Przykładowe schematy hydrauliczne – kotły wiszące
W poniższym rozdziale umieściliśmy przykładowe schematy hydrauliczne dotyczące kotłów wiszących marki Junkers wyposażonych w panel BOSCH HEATRONIC II i III generacji.
Schematy te, mogą stanowić jedynie podstawę do wykonania właściwych projektów, gdyż nie wyczerpują wszystkich możliwości wykonania instalacji i nie zawierają szczegółów (szczegóły takie jak zawory, mogą być dobrane tylko w trakcie
właściwego wykonania projektu).

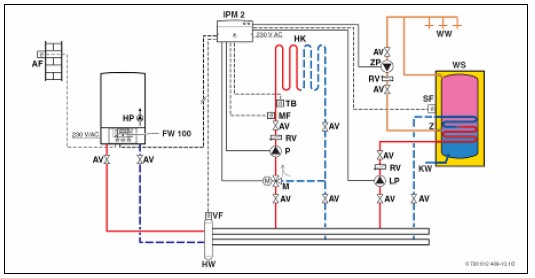

Oznaczenia na rysunkach:
- A - przekaźnik
- AF - czujnik temp. zewnętrznej
- AGS - solarna grupa pompowa
- AV - zawór odcinający
- DWU - zawór trójdrogowy (do syst.
- solarnego)
- FR110 (FR100) - regulator pokojowy
- FW 100 - regulator pogodowy
- FW 200 - regulator pogodowy
- HK - obieg grzewczy
- HP - pompa kotłowa
- HW - zwrotnica hydrauliczna
- IPM1/IPM2 - moduły sterujące
- ISM1 - moduł solarny
- KW - zimna woda
- LP - pompa ładująca zasobnik c.w.u.
- M - zawór trójdrogowy mieszający
- MAG - naczynie wzbiorcze c.o.
- MF - czujnik temp. mieszacza
- P - pompa obiegowa
- PS - bufor
- RV - zawór zwrotny
- SAG - solarne naczynie wzbiorcze
- SF - czujnik temp. zasobnika
- T1 - czujnik temp. kolektora
- T2 - czujnik zasobnika c.w.u. (solarny)
- TB - ogranicznik temperatury
- TR100/TR200 - regulator pokojowy
- TWM - zawór termostatyczny c.w.u.
- VF - czujnik temp. zasilania c.o.
- WS - zasobnik c.w.u.
- WT - zwrotnica hydrauliczna
- WW - c.w.u.
- ZP - pompa cyrkulacyjna
Kocioł z panelem BOSCH HEATRONIC III z regulatorem pokojowym FR110
Kocioł dwufunkcyjny z panelem BOSCH HEATRONIC III z zasobnikiem c.w.u. z regulatorem pokojowym FR110 + zawory mieszające + moduły IPM + moduł solarny ISM1
Kocioł jednofunkcyjny z panelem BOSCH HEATRONIC III z regulatorem pokojowym FR110 + zawory mieszające + moduły IPM + moduł solarny ISM1
Kotły gazowe z panelem BOSH HEATRONIC III + układ solarny
Kotły gazowe z panelem BOSH HEATRONIC III + układ solarny + kocioł stałopalny
Kotły gazowe z panelem BOSCH HEATRONIC II Ceranorm … , Cerasmart … (Euromaxx…)
Cerapur ZSBR… + układ solarny
Cerapur ZSBR… + układ solarny + kocioł stałopalny
Cerapur ZBR …
CerapurMaxx ZBR…
Kaskady kotłów CerapurMaxx
CerasmartModul Solar…
